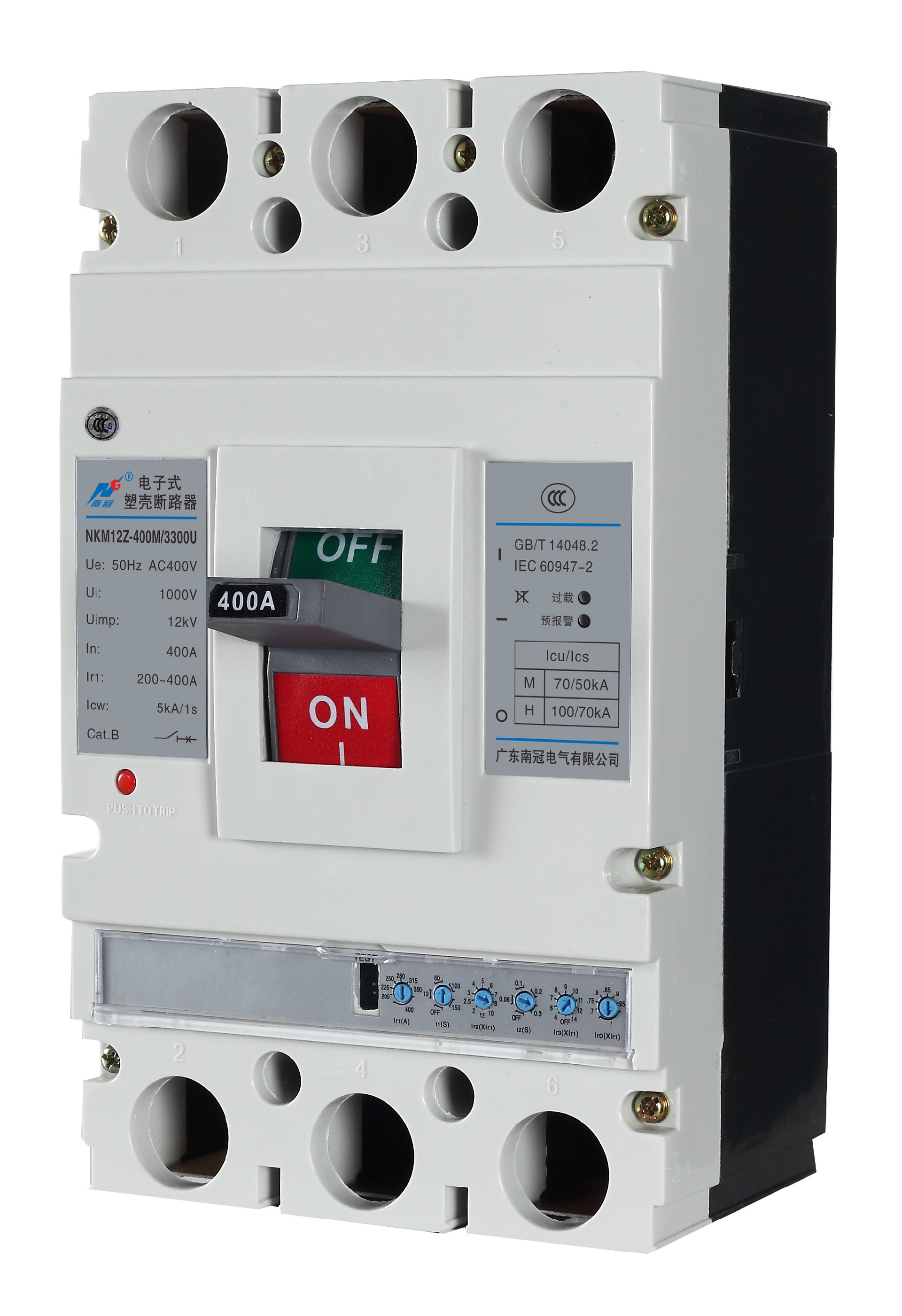

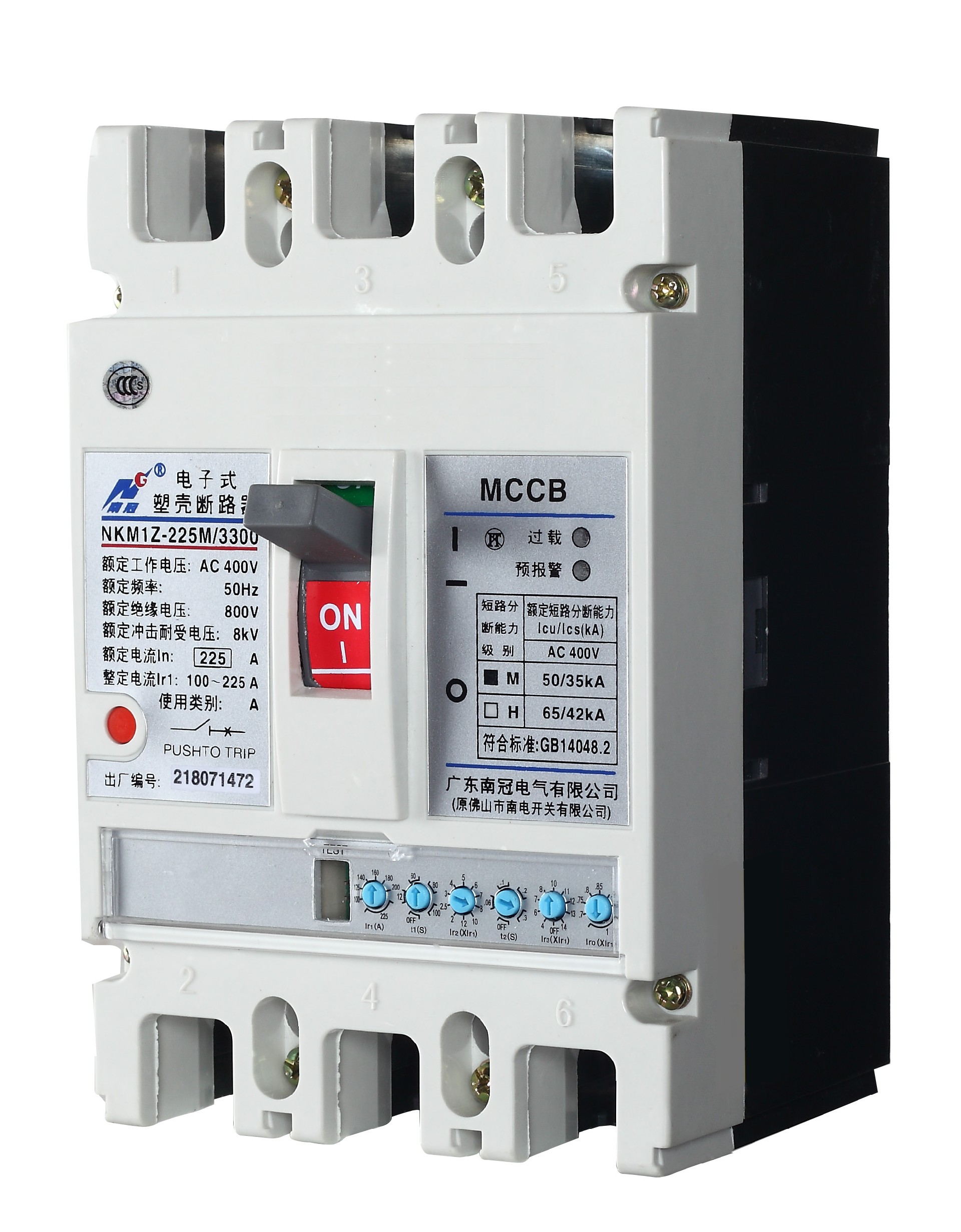

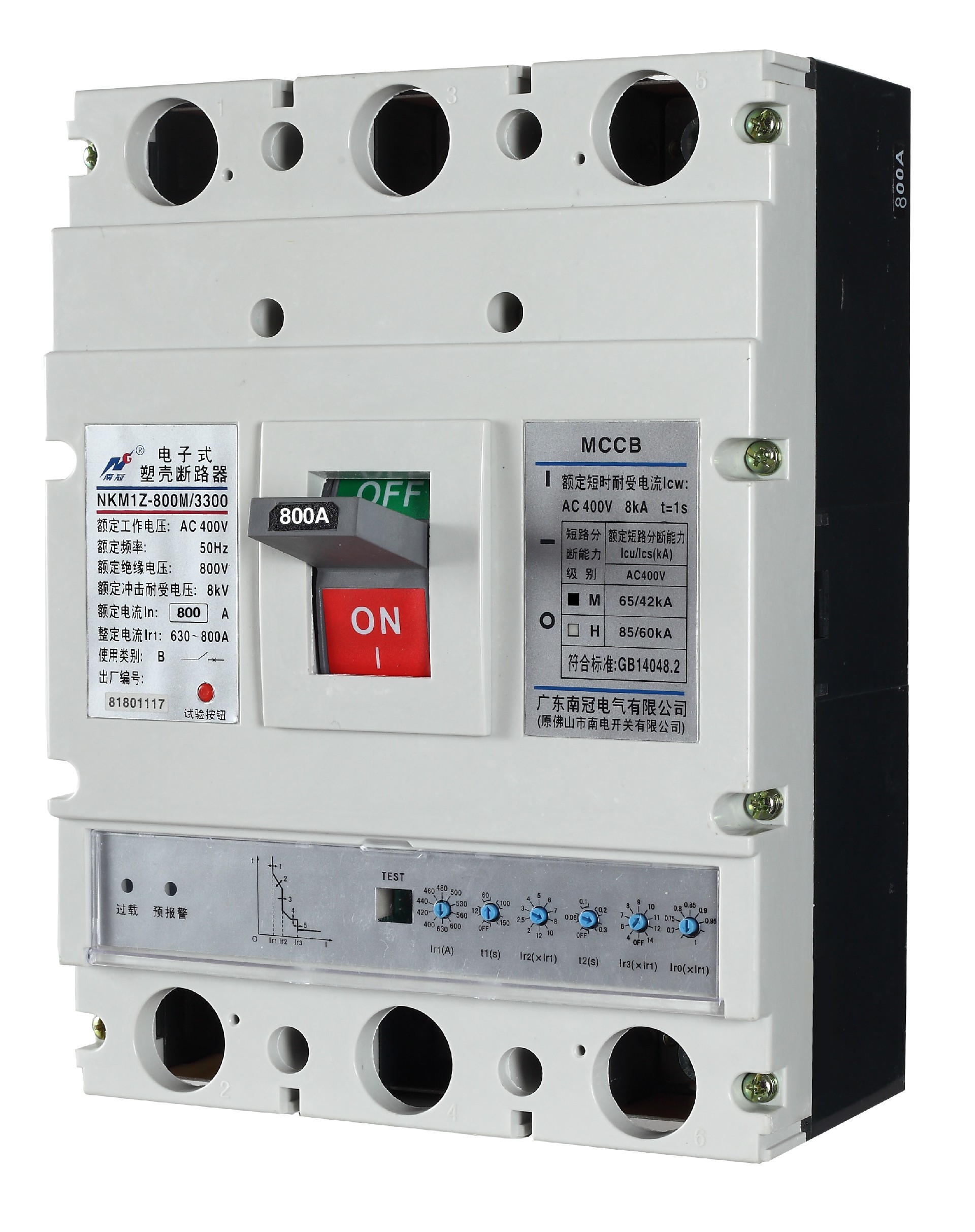

电子式塑壳断路器

1、用途

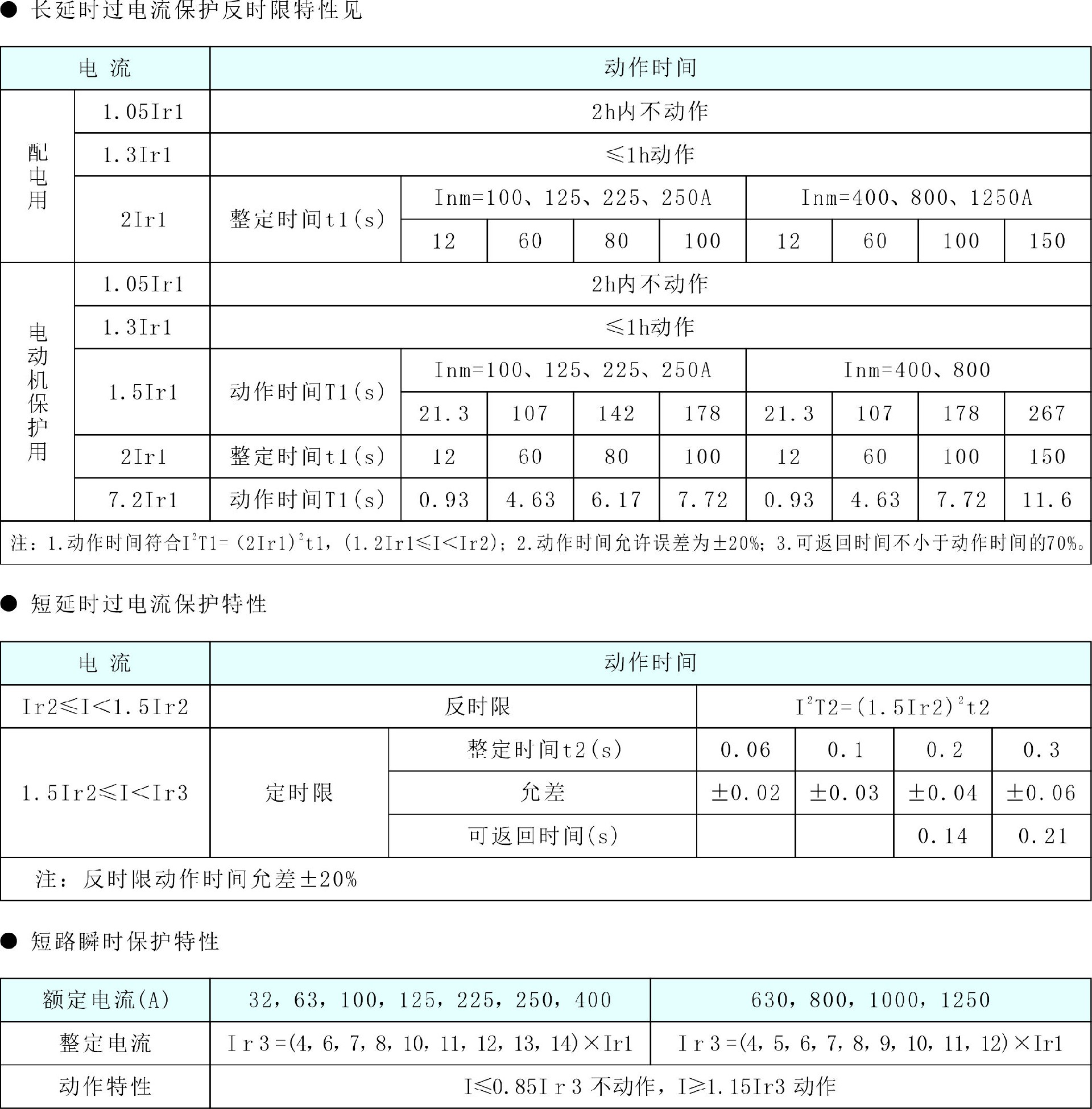

NKM1Z系列电子式塑壳断路器(以下简称断路器)，是本公司采用先进的CAD/CAM/CAE 设计、制造技术，研制、开发的新型断路器。其额定绝缘电压为1000V，适用于交流50Hz, 额定工作电压400V、690V，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起 动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬 时和欠电压保护功能，能保护线路和电源设备不受损坏。 断路器按照其额定极限短路分断能力(Icu)的高低，分为M型(较高分断型)、H型(高分断 型)二类。该断路器具有体积小、分断高、飞弧短、抗振动等特点。 断路器可垂直安装（即竖装），亦可水平安装（即横装）。 断路器不可倒进线，即只能1、3、5接电源线，2、4、6接负载线。 断路器适用于隔离，符号表示为“ ”。 断路器产品执行下列标准: IEC60947-2及GB14048.2《低压开关设备和控制设备 低压断路器》及附录F带电子过 电流保护断路器的附加要求。

2、适用工作环境及安装条件

2.1 储存环境条件：周围空气温度-40℃～+70℃，相对湿度≤95%(环境温度+25℃时)。

2.2 工作环境条件

(1).周围空气温度-5℃～+40℃，且24h的平均值不超过35℃。

(2).大气相对湿度在周围最高温度为+40℃时不超过50%；最湿月平均最低温度不超过+25℃ 时，该月的月平均最大相对温度不超过90%；考虑到因温度变化发生在产品表面上的凝露， 用户应采取相应的措施去除。

(3).海拔高度不超过2000m。

(4).污染等级3级。

(5).安装类别Ⅲ。

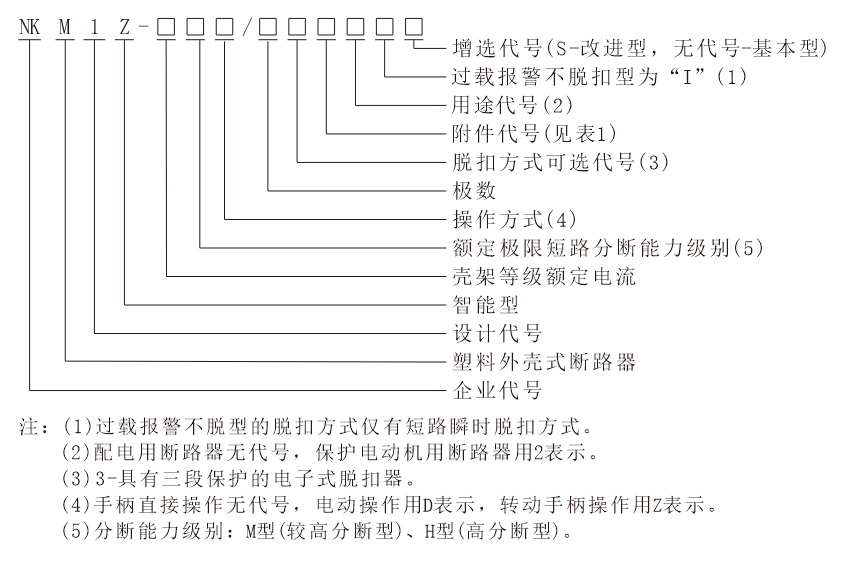

3、型号及含义、分类
